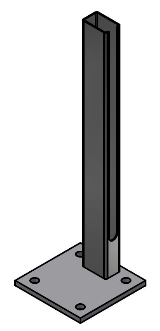

Zur Montage der Pfosten mit Abdeckleiste kurz

Die bärenstarke Fußplatte für Sichtschutz

. Grundplatte 15 x 15 x 1 cm

. 4 Bohrungen in der Grundplatte 14 mm

. Länge der Führungshülse ca. 49 cm

. Führungshülse 5,5 x 3,5 cm

. Feuerverzinkt

Empfehlung:

. für 6/5/6 und 8/6/8 Matten mit Sichtschutz

. Zur Befestigung auf einer massiven, waagrechten Betonfläche

. Mauerstärke mind. 20 cm

. Sie benötigen 4 Bolzenanker M10

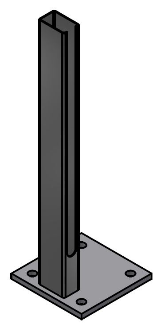

Zur Montage der Pfosten mit Abdeckleiste kurz

Die bärenstarke Fußplatte für Sichtschutz - LINKS

. Grundplatte 15 x 15 x 1 cm

. 4 Bohrungen in der Grundplatte 14 mm

. Länge der Führungshülse ca. 49 cm

. Führungshülse 5,5 x 3,5 cm

. Feuerverzinkt

Empfehlung:

. für 6/5/6 und 8/6/8 Matten mit Sichtschutz

. Zur Befestigung auf einer massiven, waagrechten Betonfläche

. Mauerstärke mind. 20 cm

. Sie benötigen 4 Bolzenanker M10

Zur Montage der Pfosten mit Abdeckleiste kurz

Die bärenstarke Fußplatte für Sichtschutz - RECHTS

. Grundplatte 15 x 15 x 1 cm

. 4 Bohrungen in der Grundplatte 14 mm

. Länge der Führungshülse ca. 49 cm

. Führungshülse 5,5 x 3,5 cm

. Feuerverzinkt

Empfehlung:

. für 6/5/6 und 8/6/8 Matten mit Sichtschutz

. Zur Befestigung auf einer massiven, waagrechten Betonfläche

. Mauerstärke mind. 20 cm

. Sie benötigen 4 Bolzenanker M10

Zur Montage der Pfosten mit Abdeckleiste kurz

Der Klassiker

. Grundplatte 15 x 10 cm

. 4 Bohrungen in der Grundplatte 12 mm

. Länge der Führungshülse ca. 35 cm

. Führungshülse 4,0 x 3,0 cm

. Feuerverzinkt

Empfehlung:

. für 6/5/6 Matten ohne Sichtschutz

. Zur Befestigung auf einer massiven, waagrechten Betonfläche

. Mauerstärke mind. 15 cm

. Sie benötigen 4 Bolzenanker M10

Zur Montage der Pfosten mit Abdeckleiste kurz

Als Anschluss an Wänden oder Stufen - LINKS

. Grundplatte 15 x 10 cm

. 4 Bohrungen in der Grundplatte 12 mm

. Länge der Führungshülse ca. 35 cm

. Führungshülse 4,0 x 3,0 cm

. Feuerverzinkt

Empfehlung:

. für 6/5/6 Matten ohne Sichtschutz

. Zur Befestigung auf einer massiven, waagrechten Betonfläche

. Mauerstärke mind. 15 cm

. Sie benötigen 4 Bolzenanker M10

Zur Montage der Pfosten mit Abdeckleiste kurz

Als Anschluss an Wänden oder Stufen - RECHTS

. Grundplatte 15 x 10 cm

. 4 Bohrungen in der Grundplatte 12 mm

. Länge der Führungshülse ca. 35 cm

. Führungshülse 4,0 x 3,0 cm

. Feuerverzinkt

Empfehlung:

. für 6/5/6 Matten ohne Sichtschutz

. Zur Befestigung auf einer massiven, waagrechten Betonfläche

. Mauerstärke mind. 15 cm

. Sie benötigen 4 Bolzenanker M10

Zur Montage der Torpfosten 60x60

Doppelstab Tor

. Grundplatte 12 x 12 x 1 cm

. 4 Bohrungen in der Grundplatte 13 mm

. Länge der Führungshülse ca. 49 cm

. Führungshülse 5,5 x 5,5 cm

. Einseitig Bündig geschweißt

. Feuerverzinkt

Empfehlung:

. Zur Befestigung auf einer massiven, waagrechten Betonfläche

. Mauerstärke mind. 15 cm

. Sie benötigen 4 Bolzenanker M10

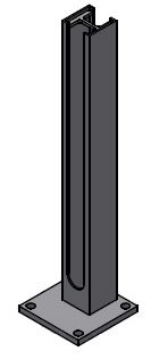

Zur Montage der Torpfosten 80x80

Doppelstab Tor

. Grundplatte 15 x 15 x 1 cm

. 4 Bohrungen in der Grundplatte 14 mm

. Länge der Führungshülse ca. 49 cm

. Führungshülse 7,5 x 7,5 cm

. Einseitig Bündig geschweißt

. Feuerverzinkt

Empfehlung:

. Zur Befestigung auf einer massiven, waagrechten Betonfläche

. Mauerstärke mind. 20 cm

. Sie benötigen 4 Bolzenanker M10

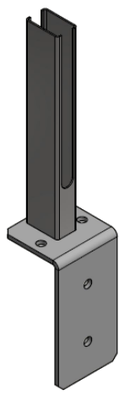

Zur Montage der Pfosten mit Abdeckleiste kurz

Die bärenstarke Fußplatte für Sichtschutz

. Grundplatte 10 x 10 cm

. 4 Bohrungen in der Grundplatte 14 mm

. Länge der Führungshülse ca. 30 cm

. Führungshülse 5,5 x 3,5 cm

. Länge des Winkels 19 cm

. Feuerverzinkt

Empfehlung:

. für 6/5/6 und 8/6/8 Matten mit Sichtschutz

. Zur Befestigung auf einer massiven, waagrechten Betonfläche

. Mauerstärke mind. 10 cm

. Sie benötigen 4 Bolzenanker M10

Der Klassiker zum Einkleben

.) Standardbefestigung unserer Grundplatten

.) Verzinkt

Dazu passend:

.) Verbundmörtel Hilti Hit-1 300 ml - Art. Nr. 2150310

Verbrauch ca. 10 ml/Bohrloch
